電動隔膜泵工作原理
電動隔膜泵電機(4)通過減速箱(3)帶動左右兩端柱塞上面的隔膜(2)一前一后往復運動。在左右兩個泵腔內，裝有上下四個單向球閥(1)隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

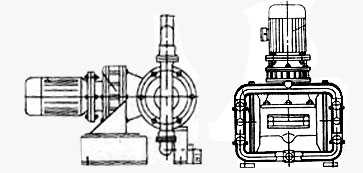

電動隔膜泵結構圖


（1）隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。這就是隔膜泵的工作原理了。
（2）一前一后往復運動。在左右兩個隔膜泵腔內，裝有上下四個單向球閥。
（3）通過減速箱帶動左右兩端柱塞上面的隔膜。
（4）電機。

電動隔膜泵是一種新型的泵類，今年來、由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部分離心泵、螺桿泵來應用于石化、陶瓷、治金等行業，目前生產的隔膜泵分為QBY氣動式和DBY電動式，產品設計均參考美國ABEL公司樣機，并通過煤炭部鑒定。DBY行電動隔膜泵適合用于低壓，既出口壓力≤3Kgf/Cm²的場合。
電動隔膜泵是一種新型的泵類,結構緊湊、體積小、重量輕、裝拆方便；通過性能好，大顆粒雜質、泥漿等均可毫不費力地通過。


DBY型電動隔膜泵結構圖

電動隔膜泵應用場合：
⑴各種劇毒、易燃、易揮發液體。
⑵各種強酸、強堿、強腐蝕液體。
⑶可輸送較高溫度的介質150℃。
⑷作為各種壓濾機前級送壓裝置。
⑸熱水回收及循環。
⑹油罐車、油庫、油品裝卸。
⑺泵吸泡菜果醬、土豆泥、巧克力等。
⑻泵吸油漆、樹膠、顏料粘合劑。
⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
⑽各種橡膠漿乳膠、有機溶劑、填料。
⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
⑿啤酒花及發酵粉稀漿、糖漿、糖密。
⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
⒁各種特殊介質的吸送。
