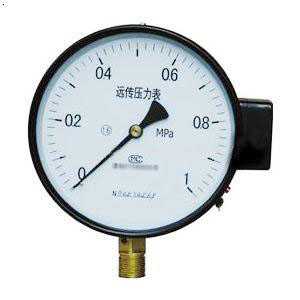

電阻遠傳壓力表

電阻遠傳壓力表|YTZ-150電阻遠傳壓力表|電阻遠傳壓力表生產廠家

電阻遠傳壓力表 防震電阻遠傳壓力表 耐震電阻遠傳壓力表 電阻遠傳隔膜壓力表 電阻遠傳壓力表價格 電阻遠傳壓力表生產廠家 Tel：132 8008 2001 曹經理

電阻遠傳壓力表適用于測量對銅及銅合金，或不銹鋼合金不起腐蝕作用氣體，液體的壓力，并通過儀表內部的滑動電阻發送器把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制，此外本儀表能夠同時就地指示壓力，便于現場工藝檢查。
電阻遠傳壓力表可以與膜片隔離器（隔離體）連接，制成電阻遠傳隔膜壓力表，可測量腐蝕性較強、黏度大、易結晶介質的壓力。電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。

電阻遠傳壓力表與壓力變送器的區別
壓力變送器，把壓力信號轉換為電信號，一般不直接顯示壓力而是通過電流或者電壓、頻率等信號傳送到后續設備，在后續的設備中進行功能上的擴展，信號傳送到距離可以達到1～3KM（電流信號）；
遠傳壓力表,傳送的信號是電阻信號！傳送精度不高，距離有限！在應用上各有各的優勢，當然對于不同的用途，客戶的傾向性不同！

典型應用
帶遠傳信號的壓力表一般使用在需要壓力控制回路上，這種回路一般情況上來說是不太重要的、輔助的回路，如一般印染廠里面采集深井水時需要控制水壓的時候，用這個，屬于壞了也沒有什么關系的東西。

結構原理
電阻遠傳壓力表由一個彈簧管壓力表和一個滑線電阻式傳感器組成，當被測壓力變化時，彈簧管端產生位移，一方面通過傳動系統使指針在度盤上指示相應壓力，另一方面帶動電刷在電阻上滑行，使被測壓力值的變化轉換為電阻值的變化，并傳至二次儀表上指示相應的壓力。
儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。
電阻遠傳壓力表由一個彈簧管壓力表和一個滑線電阻式發送器等所組成.電阻遠傳壓力表機械部分的作用與一般彈簧管壓力表相同。由于電阻發送器系統設置在齒輪傳動機構上，因此，當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一次儀表相應的讀數值。同時，一次儀表也指示出相應的壓力值。
變送器是根據膜盒變化來轉換為mA信號的。

電阻遠傳壓力表技術指標
1、精確度：1.6級
2、發送器起始電阻值：3～20Ω
3、發送器滿度電阻：340Ω～400Ω
4、發送器接線端①③外加電壓不大于6V
5、使用環境條件：-40～+60℃，相對濕度不大于85%，且震動和被測介質的急劇脈動應對儀表正常工作無明顯影響。
6、溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
7、儀表在測量穩定負荷時，不得超過測量上限的2/3，測量波動壓力時，不得超過測量上限的1/2，至于低壓力，在兩種情況下都不應低于測量上限的1/3。
8、在測量腐蝕性介質，可能結晶的介質，粘度較大介質和劇變的波動壓力時，應添加隔離裝置和緩沖裝置。
9、儀表應經常進行檢查如發現故障應及時修理。

測量范圍
型號YTZ-150
測量范圍  0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6； 0～2.5；0～4；0～6；0～10；0～16；0～25；0～40
-0.1～0；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4
使用環境條件：-40～60℃，相對濕度不大于85%，且震動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
重量：不同廠家型有所不同。

技術參數
精確度等級：1.6
發送器起始電阻值：3～20Ω
發送器滿度電阻值：340～400Ω
發送器接線端①②外加電壓不大于6V

卓力工礦是國內知名電阻遠傳壓力表生產廠家，有豐富的經驗為客戶提供高品質的電阻遠傳壓力表及完善的售后服務，如果您想了解最新電阻遠傳壓力表價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：電阻遠傳壓力表發貨時間？ 電阻遠傳壓力表售后保障？ 電阻遠傳壓力表訂貨需要提供什么信息？
